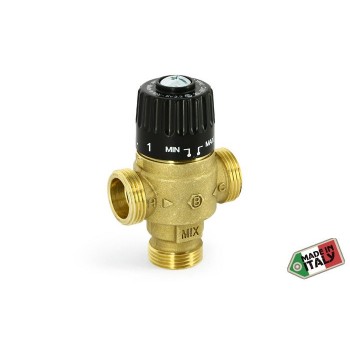

Клапан термостатический трехходовой смешение в центр
Главное назначение трехходового смесительного клапана – регулировка температуры воды или теплоносителя, которые подаются в контуры системы отопления или ГВС.
Виды 3-ходовых термостатических клапанов
В зависимости от принципа управления трехходовые смесительные клапаны можно разделить наследующие типы:
Нерегулируемые смесительные клапаны – заводская настройка на определенную температуру смешивания;
Регулируемые клапаны – возможность самостоятельной установки необходимой температуры смешивания теплоносителя или воды в определенном диапазоне модели клапана.
Регулируемые смесительные клапаны с автоматическим электронным управлением – клапан с установленным приводом (сервоприводом), который регулирует температуру смешивания воды в зависимости от сигналов автоматики или датчиков.
По области применения трехходовые термостатические смесительные клапаны разделяют на:
Для горячего водоснабжения (ГВС) – контроль температуры водоногревателей(бойлеров), защита от ожогов;
Для отопительных систем – установка температуры на контуры отопления (радиаторы и конвекторы) ;
Для теплых полов – установка максимальной температуры в контуре теплого пола;
Для котлов на твердом топливе – защита от холодного теплоносителя в малом контуре твердотопленого котла.
Трехходовой смесительный клапан: устройство и работа
Весь принцип работы сводится к тому, чтобы на выходе устройства была необходимая установленная температура воды или теплоносителя. Достигается это за счет смешивания горячей и холодной жидкости.
Принцип работы клапанов одинаковый как для систем отопления, так и для системы горячего водоснабжения. При слишком высокой температуре горячей воды, происходит смешивание с холодной водой, для получения выставленной температуры. Температура определяется за счет встроенного термостата (термочувствительный датчик).
При установке термостатического смесительного клапана на обратном контуре тт котла, процесс смешивания теплоносителя происходит противоположным способом. Если в обратной линии поступает холодная вода, то клапан открывает патрубок с горячей жидкостью, поступающей от котла.
Это позволяет продлить срок службы котла на твердом топливе и защитить от образования конденсата и коррозии.
