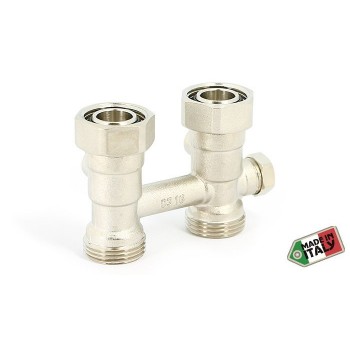

Узлы радиаторные

Подсоединение батарей нижним способом предусматривает расположение патрубков внизу конструкции, с обеих или одной из сторон. Узел нижнего подключения радиатора чаще всего применяется в частных домах для маскировки коммуникаций.

Соединение источников тепла с трассой снизу предусматривает наличие труб на входе и выходе. Одна из них используется для подачи воды, вторая – для отвода.

Схема предназначена для:

• легкой стыковки элементов отопления;
• простоты замены радиаторов, если нужен ремонт;
• компактность развязки;
• скрытия некрасивых коммуникаций;
• оснащения теплотрассы клапаном охлаждения с зондом-трубкой;
• упрощения монтажа секционных батарей с донными патрубками нагревателей.

Оптимальный вариант применения узла для подключения отопительного радиатора с нижним типом подводки – двухтрубная система.

Коммуникации исключают тепловые потери, имеют несколько преимуществ:

• равномерный нагрев верхней и нижней части батарей;
• легкость последовательного соединения труб;
• качественный прогрев комнат, который позволяет реализовать только двухтрубный способ;
• маскировка радиаторных элементов в полу или стенах;
• быстрый демонтаж и замена элементов;
• возможность установки трубопровода из полипропилена, меди, PEX, биметалла, алюминия, стали.

Фиксация производится снизу на кронштейнах. Элемент должен быть немного наклонен в сторону обратного движения теплоносителя. Таким образом из системы быстро удаляются воздушные пробки.
